桥架防火封堵怎么做?【已解决】图片加文字

发布时间:2019-06-11 23:15 文章来源:廊坊盈裕 编辑作者:盈裕小编 阅读次数:

  总结火力发电厂的电缆防火封堵的施工工艺做法,亦可以参考作为其他类似的防火封堵施工指导,下面是详细的桥架防火封堵做法图片和文字介绍

1、防火隔板封堵施工做法

  a) 安装前应检查无机防火隔板外观质量情况。

  b) 在支架托臂上设置两付专用挂钩螺栓,使隔板与电缆支(托)架固定牢固;并使隔板垂直或平行于支架,整体应确保在同一水平面上。螺栓头外露不宜过长, 并应采用专用垫片,如图所示。

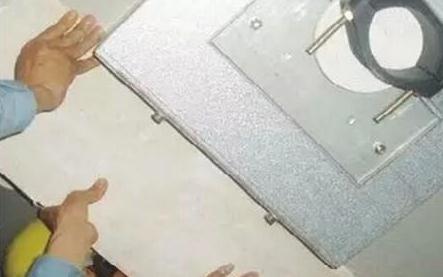

电缆桥架的防火隔板做法

  电缆桥架的防火隔板做法

  c) 隔板间联接处应留有50mm左右的搭接,用螺栓固定,并采用专用垫片。安装的工艺缺口及缝隙较大部位应用有机防火材料封堵。

  d) 用隔板封堵孔洞时应固定牢固、保持平整,固定方法应符合设计要求,如图所示。

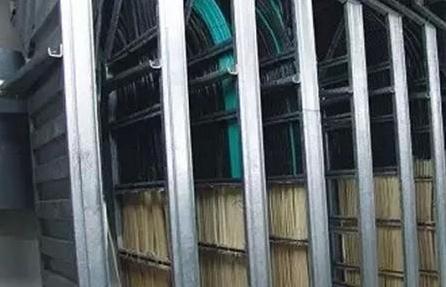

封堵隔板的固定方法

  封堵隔板的固定方法

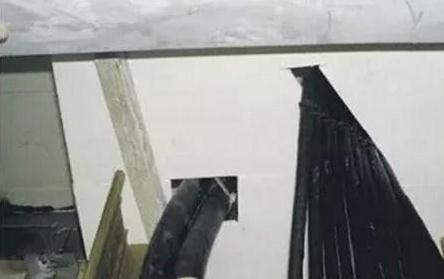

防火板的固定效果图

  防火板的固定效果图



2、有机防火堵料施工做法

  a) 施工时应将有机防火堵料(防火泥)密嵌于需封堵的孔隙中,如图所示。

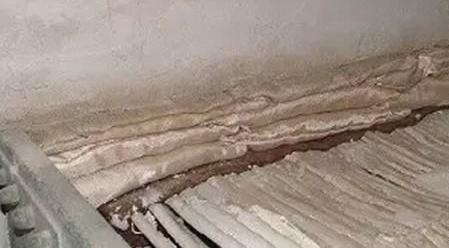

有机防火堵料封堵

  有机防火堵料封堵

  b) 按设计要求需在电缆周围包裹一层有机防火堵料时,应包裹均匀密实,如图所示。

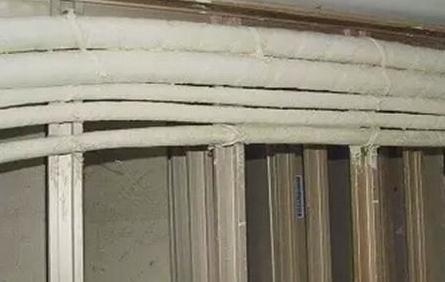

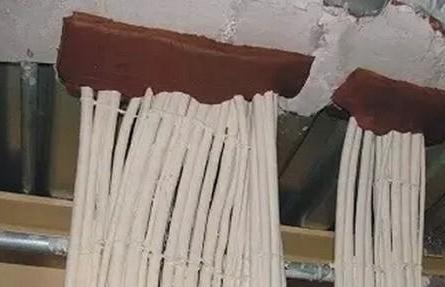

电缆有机防火堵料的效果图

  电缆有机防火堵料的效果图

  c) 用隔板与有机防火堵料配合封堵时,有机防火堵料应略高于隔板,高出部分要求形状规则,可采用铝合金边框定型,如图所示。

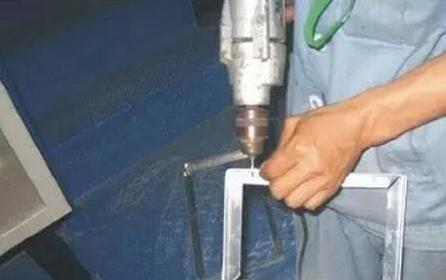

铝合金边框制作

  铝合金边框制作

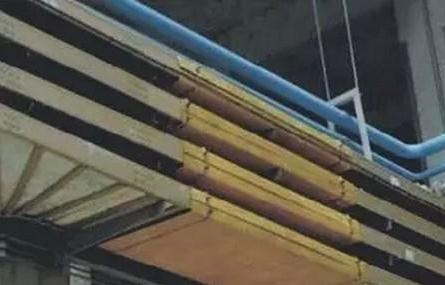

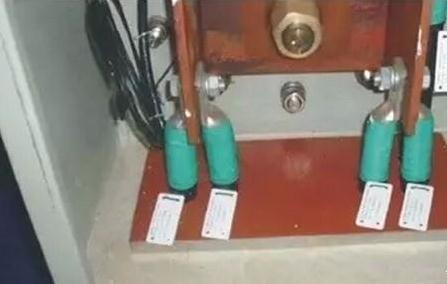

铝合金边框成型效果图

  铝合金边框成型效果图

  d) 电缆预留孔和电缆保护管两端口应采用有机堵料封堵严实,堵料嵌入管口的深度不应小于50mm,预留孔封堵应平整,如图所示。

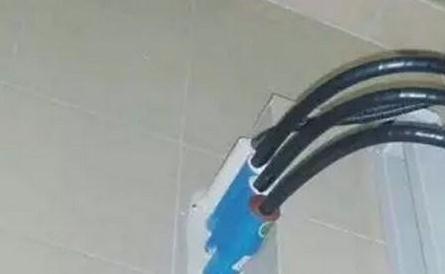

电缆保护管端口封堵

  电缆保护管端口封堵



3、无机防火堵料施工做法

  a) 根据需封堵孔洞的大小,严格按产品说明的要求进行施工。当孔洞面积大于0.2m,且可能行人的地方应采用无机隔板做加强底板。

  b) 用无机防火堵料构筑阻火墙时,应达到光洁平滑,无边角、毛刺。

  c) 阻火墙应设置在电缆支(托)架处,构筑要牢固;并应设电缆预留孔,底部设排水孔洞。



4、防火包封堵施工做法

  a) 安装前对电缆作必要的整理,并检查防火包有无破损,不得使用破损的电缆防火包

  b) 在电缆周围裹一层有机防火堵料,将防火包平整地嵌入空隙中,防火包应交叉堆砌,如图所示。

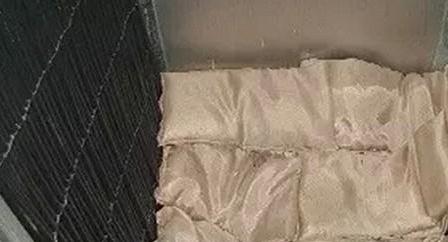

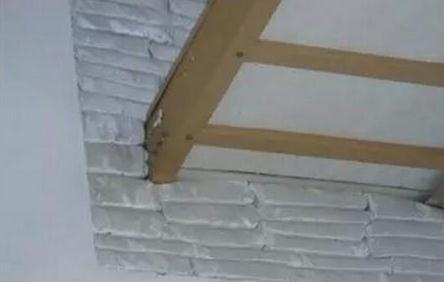

桥架防火包封堵

  桥架防火包封堵

  c) 防火包在电缆竖井处使用时,应先在竖井孔下端放置一块与洞口大小相同的防火隔板,同时防火包的码放一定要密实,如图所示。

电缆防火包封堵

  电缆防火包封堵

  d) 当用防火包构筑阻火墙时,阻火墙壁底部应用砖砌筑支墩。如图所示。

防火包制作阻火墙方法

  防火包制作阻火墙方法



5、自粘性防火包带施工做法

  施工前应进行电缆整理,并按产品说明要求进行施工,允许多根小截面电缆成束缠绕自粘性防火包带,端部缝隙应用有机防火堵料封堵严实。



6、防火涂料施工做法

  a) 施工前清除电缆表面的灰尘和油污。涂刷前,将电缆防火涂料搅拌均匀(按一定比例调和)并控制合适的稠度。

  b) 涂刷水平敷设的电缆时,应沿着电缆的走向均匀涂刷;对于垂直敷设的电缆,宜自上而下涂刷,涂次数要求为2到3次,厚度为1mm,厚度应均匀一致,每次涂刷的间隔时间不得少于规定时间,具体参见涂料技术指标的规定,如图所示。

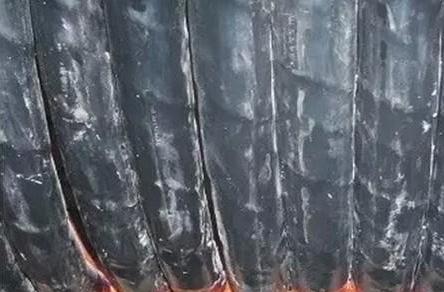

刷完防火涂料的电缆效果图

  刷完防火涂料的电缆效果图

  c) 遇电缆密集或成束敷设时,应逐根涂刷,不得漏涂。

成品示范效果图片

  成品示范效果图片

使用防火封堵材料封堵完的电缆效果图

  用防火堵料封堵完的电缆效果图

  以上就是关于电缆桥架封堵做法图片文字介绍:http://www.fanghuobag.com/hyxw/106.html,相信大家看完这篇专题介绍之后就会对防火封堵做法有一个更全面的了解,一定可以解决更多人的问题,采购防火封堵材料首选推荐盈裕防火包厂家竭诚为每一位客户做好封堵工程。
